Базовая комплектация:
двигатель Yuchai (National II) мощностью 75 кВт,
коробка передач Shanmon, мост Yunyu, кондиционер,
ходьба в форме краба, шины Jiazi 16.9-28,
клапан Haihong, насос Quancheng,
рулевой механизм Eaton/приоритетный клапан,
гидравлическое боковое смещение
Технические характеристики

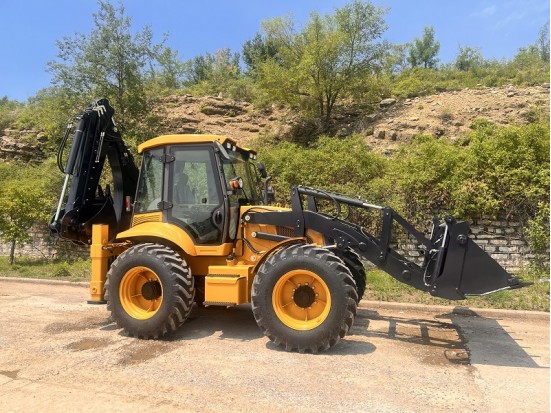

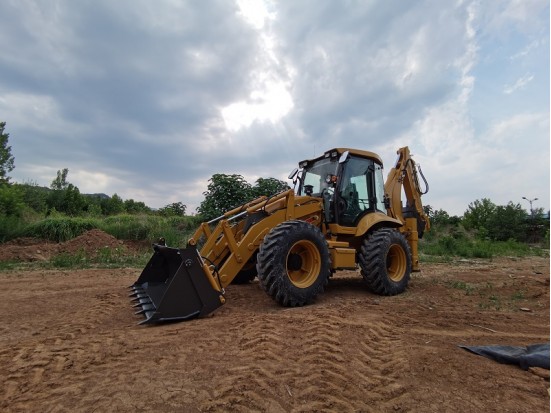

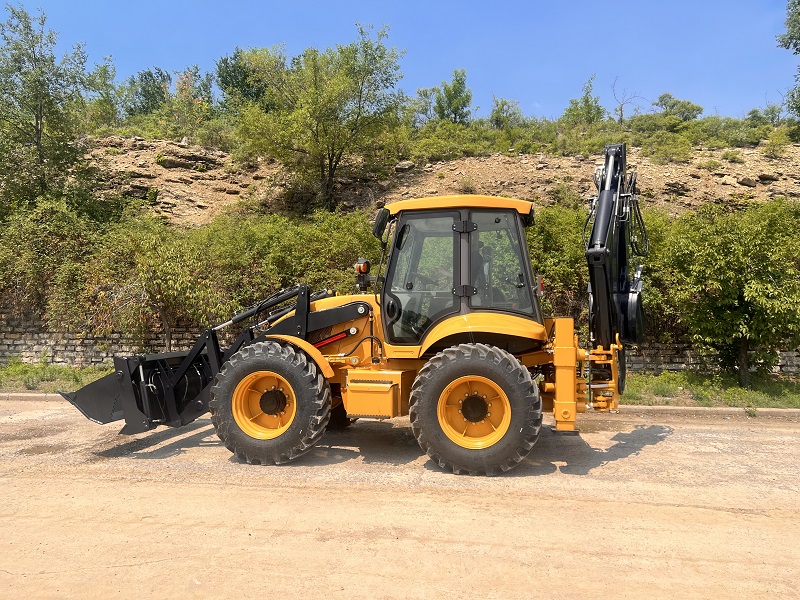

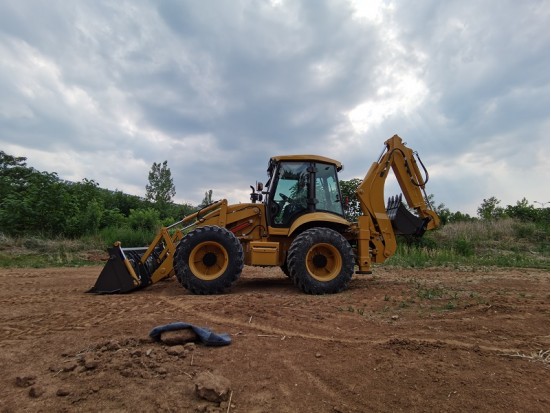

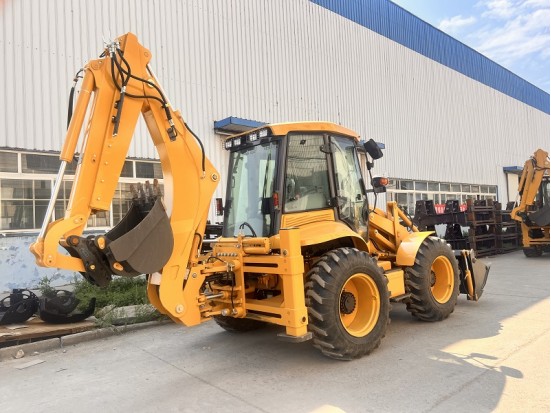

| Наименование | SAM 388H |
| Габаритные размеры | |
| Общая длина всей машины (ковшустановлен на земле) | 6420±80мм |
| Общая ширина всей машины (в ногах) |
2490мм |
| Ширина ковша | 2450мм |
| Высота всей машины (до верха кабины) |
3100±10мм |
| Высота всей машины (до верхней части копающего рычага) |
3800 ±20мм |
| Колёсная база | 2335±10 мм |
| Колея колёс | 2139 ±10мм |
| Основные технические параметры | |
| Номинальная грузоподъёмность | 2500КГ |
| Рабочий вес | 9120кг |
| Номинальная вместимость ковша | 1m³ |
| Максимальная высота разгрузки (угол разгрузки 45°) |
3100±50 мм |
| Расстояние разгрузки | 900±20 мм |
| Радиус поворота/Наружный край шины |
4046±50мм |
| Основные технические параметры копания | |
| Номинальная вместимость ковша для копания | 0.3м³ |
| Максимальная глубина копания | 4050±20 мм |
| Максимальный радиус копания | 5467±20мм |
| Максимальная высота загрузки | 3640±20мм |
| Максимальная мощность копания | 5100kgf |
| Максимальная высота копания | 5540 ±20мм |
| Подъёмная сила при максимальном радиусе копания | 1220кг |
| Двигатель | |
| Модель двигателя | YC4A105Z-T20 |
| Формат охлаждения | Водяное охлаждение |
| Номинальная мощность двигателя | 75 (kW) / 105л.с. |
| Перемещение | 4.8(L) |
| Номинальная скорость | 2200(r/min) |
| Максимальное вращение | 400(N.M) |
| Производитель | Yuchai Machinery Co., Ltd. |
| Система передачи | |
| Гидравлический | Модель: 290 |
| гидротрансформатор | Способ охлаждения: Циркуляция масла под давлением |
| Коробка передач | Модель: 15 Вид: Гидравлическое синхронное переключение передач с механическим приводом |
| Мост | Модель: WZL100 |
| Зубчатая передача | 4 F, 4 R Передние четыре, задние четыре передачи |
| Скорость（F/R）км/ч | Вперёд 1 передача 6 Вперёд 2 передачи 12 Вперёд 3 передачи 17 Вперёд 4 передачи 33 Задняя 1 передача 6 Назад 2 передачи 12 Назад 3 передачи 17 Назад 4 передачи 33 |
| Модель шины | 16.9-28 |
| Гидравлическая система | |
| Рабочий объем насоса | 63ml/r |
| Рабочее давление насоса | 20Mpa |
| Модель рулевого механизма | BZZ5-250 |
| Землеройные принадлежности (сломанный молоток) | |
| Диаметр бурильной штанги мм | 68-70 |
| Рабочее давление Mpa | 11-14 |
| Частота ударов | 500-900 |
| Диапазон расхода L/min | 25-45 |
| Кинетическая энергия KN | 49 |
| Тормозная система | |
| тормоза | Дисковые |
